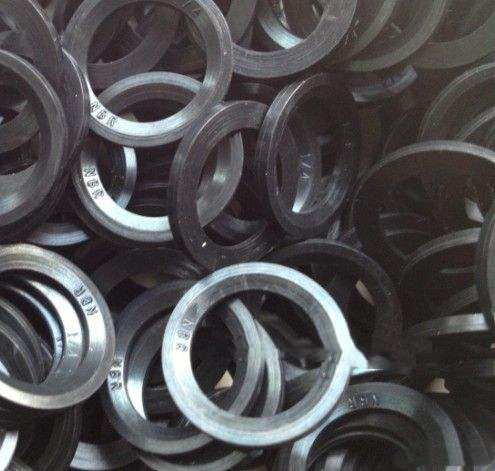

ED圈是众多工业密封件中的一种，作为管接头、液压堵头、过渡接头等气动液压接头专用密封件，比传统的O型圈的密封效果更好。这种弹性体密封件用来作为轴向静态密封，套用在螺纹油口和螺桿端头，截面在高压下都几乎保持恆定。
基本介绍
- 中文名：ED圈
- 类型：工业密封件
- 特点：密封性好
- 套用：螺纹油口、螺桿端头
对比优点
截面的机械变形小
在压力循环期间无相对运动
长期保持优异的密封性能
工作压力可达60Mpa
表示方法
常用材料
丁腈橡胶（NBR）氟橡胶（VITON） 三元乙丙橡胶（EPDM）硅橡胶（VMQ） 氯丁橡胶（CR）丁苯橡胶（SBR） 氢化丁腈（HNBR）
常用尺寸表
SIZE | 英制 | 螺纹 | 尺寸 |
8 | —— | M8*1.0 | 6.5*9.9*1.0 |
10 | G1/8A | M10*1.0 | 8.4x11.9x1.0 |
12 | —— | M12*1.5 | 9.8x14.4x1.5 |
14 | G1/4A | M14*1.5 | 11.6x16.5x1.5 |
16 | —— | M16*1.5 | 13.8x18.9x1.5 |
17 | G3/8A | G3/8"*19 | 14.7x18.9x1.5 |
18 | —— | M18*1.5 | 15.7x20.9x1.5 |
20 | —— | M20*1.5 | 17.8x22.9x1.5 |
21 | G1/2A | G1/2"*14 | 18.5x23.9x1.5 |
22 | —— | M22*1.5 | 19.6x24.3x1.5 |
24 | 5/8 | M24*1.5 | 21.8*26.9*1.5 |
26 | G3/4A | M26*1.5 | 23.9x29.2x1.5 |
27 | G3/4A | M27*2.0 | 23.9x29.2x1.5 |
33 | G1A | M33*2.0 | 29.7x35.7x2.0 |
42 | G1-1/4 | M42*2.0 | 38.8x45.8x2.0 |
48 | G1-1/2 | M48*2.0 | 44.7x50.7x2.0 |
60 | 2 | M60*2.0 | 56.5*66.5*4.0 |
