法兰(flange)又叫法兰盘或突缘。 使管子与管子相互连线的零件，连线于管端。法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。 在管道工程中，法兰主要用于管道的连线。在需要 连线两个管道的端头处，各安装一片法兰盘，低压管道可以使用丝接法兰，4公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封垫，然后用螺栓紧固。

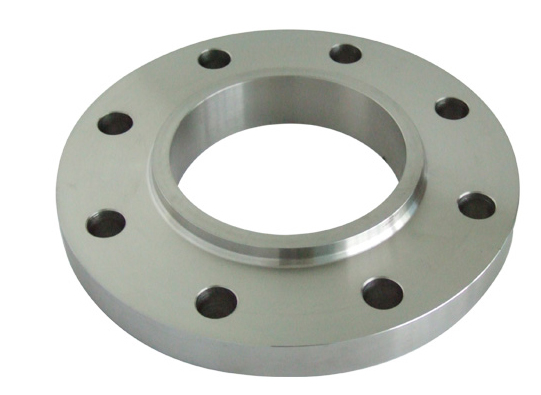

法兰盘

不同压力的法兰有不同的厚度和使用不同的螺栓。

水泵和阀门，在和管道连线时，这些器材设备的局部，也製成相对应的法兰形状，也称为法兰连线。

凡是在两个平面在周边使用螺栓连线同时封闭的连线零件，一般都称为“法兰”，如通风管道的连线，这一类零件可以称为“法兰类零件”。

螺纹法兰盘是法兰盘的一种。螺纹法兰盘联接结构是一个组合件，是由一对法兰，若干螺栓、螺母和一个垫片所组成。

产品介绍：

1/2"--30"的螺纹法兰盘

採用执行标準是:

国内标準

HG5051～5028-58、HG20592～20605-97、20615～20326-97

HGJ44～68-91、SH3406-92、SH3406-96

SHJ406-89、SHT501-97、SYJS3-1-1～5

JB81～86-59、JB/T81～86-94、JB577-64

JB577-79、JB585-64、JB585-79

JB1157～1164-82、JB2208-80、JB4700～4707-92

JB4721-92、DG0500～0528、0612～0616

GD0500～0528、GB9112～9125-88、GB/T13402-92

法兰(flange)又叫法兰盘或突缘盘。

使管子与管子相互连线的零件，连线于管端。法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。法兰管件(flanged pipe fittings)指带有法兰(突缘或接盘)的管件。它可由浇铸而成(图暂缺)，也可由螺纹连线或焊接构成。法兰连线(flange，joint)由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使连线严密不漏。法兰连线是一种可拆连线。按所连线的部件可分为容器法兰及管法兰。按结构型式分，有整体法兰、活套法兰和螺纹法兰。常见的整体法兰有平焊法兰及对焊法兰。平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。法兰密封面的型式有三种：平面型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。垫片是一种能产生塑性变形、并具有一定强度的材料製成的圆环。大多数垫片是从非金属板裁下来的，或由专业工厂按规定尺寸製作，其材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白铁皮、不鏽钢)将石棉等非金属材料包裹起来製成的金属包垫片；还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。普通橡胶垫片适用于温度低于120℃的场合；石棉橡胶垫片适用于对水蒸气温度低于450℃，对油类温度低于350℃，压力低于5MPa的场合，对于一般的腐蚀性介质，最常用的是耐酸石棉板。在高压设备及管道中，採用铜、铝、10号钢、不鏽钢製成的透镜型或其他形状的金属垫片。高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。

法兰分螺纹连线（丝接）法兰和焊接法兰及卡套法兰。低压小直径有丝接法兰和卡套法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连线螺栓直径和数量是不同的。

根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。

1.以材质划分碳钢，铸钢，合金钢，不鏽钢，铜，铝合金，塑胶，氩硌沥，ppr等。

2.以製作方法划分可分为锻造法兰、铸造法兰、拼接法兰、割製法兰、卷製法兰（超大型号）

3.以製造标準划分可分为国标（化工部标準、石油标準、电力标準、机械部标準、船用标準）、美标、德标、日标、俄标等。

国际上管法兰标準的几个体系

1、 法兰连线或法兰接头，是指由法兰、垫片及螺栓三者相互连线作为一组组合密封结构的可拆连线，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

2、 国际上管法兰标準的几个体系

1） 欧洲法兰体系：德国DIN（包括俄罗斯）

a、 公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0Mpa

b、 公算通径：15~2000mm

c、 法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连线式、整体式及法兰盖

d、 法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连线面、透镜面及膜片焊接面

e、 苏联于1980年发布的OCT管法兰同录标準与德国DIN标準相似，不再赘述

2） 美洲法兰体系：美国ANSI B16.5《钢製管法兰及法兰管件》 ANSI B16.47A/B 《大直径钢製法兰》

a、 公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa），

b、 公算通径：6~4000mm

c、 法兰的结构型式：条焊、承插焊、螺纹连线、松套、对焊及法兰盖

d、 法兰密封面：凹面、凹凸面、榫槽面、金属环连线面

3） ***JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

3、 我国钢製管法兰国家标準体系GB

1） 公称压力：0.25Mpa~42.0Mpa

a、 系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）

b、 系列2：PN0.25, PN0.6, PN2.5, PN4.0

其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。

在GB标準中，从属于欧洲法兰体系的公称压力级最大的为40Mpa，从属于美洲法兰体系的公称压力级最大为42Mpa。

2） 公称通径：10mm~1500mm

3） 法兰的结构形式：

整体法兰

单元法兰

a、螺纹法兰

b、焊接法兰 对焊法兰

带颈平焊法兰 带颈承插焊法兰板式平焊法兰

c、松套法兰对焊环松套带颈法兰 对焊环松套板式法兰 平焊环松套板式法兰 板式翻过松套法兰

d、法兰盖（盲孔法兰）

e、旋转法兰

f、锚固法兰

g、堆焊/覆焊法兰

4） 法兰密封面：平面、凹面、凹凸面、榫槽面、环连线面

1、 DIN标準

1） 常用压力等级：PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN250

2） 法兰密封面： raised face DIN2526C 突面法兰 grooued acc. DIN2512N 榫槽面

2、 ANSI标準

1） 常用压力等级：CL150，CL300，CL600，CL900，CL1500

2） 法兰密封面：ANSI B 16.5 RF flanges 突面法兰 （RF）、全平面法兰（FF）

3、 JIS标準：不常用

1） 常用压力等级：5K ,10K，20K

板式平焊法兰

带颈平焊法兰

带颈对焊法兰

承插焊法兰

螺纹法兰

法兰盖

盲板

带颈对焊环松套法兰

平焊环松套法兰

环槽面法兰及法兰盖

大直径平板法兰

大直径高颈法兰

八字盲板

对焊环松套法兰

旋转法兰

锚固法兰

堆焊/覆焊法兰

法兰(flange)连线就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连线。有的管件和器材已经自带法兰盘，也是属于法兰连线。法兰连线是管道施工的重要连线方式。

法兰连线使用方便，能够承受较大的压力。 在工业管道中，法兰连线的使用十分广泛。在家庭内，管道直径小，而且是低压，看不见法兰连线。如果在一个锅炉房或者生产现场，到处都是法兰连线的管道和器材。

国标：GB/T9112-2000（GB9113·1-2000～GB9123·4-2000）

美标：ANSI B16.5 Class150、300、600、900、1500、2500（WN、SO、BL、TH、LJ、SW）ANSI B16.47,ANSI B16.48

日标：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）

德标：DIN2573、2572、2631、2576、2632、2633、2543、2634、2545（PL、SO、WN、BL、TH）

化工部标準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-97系列、HG20615-97系列

机械部标準：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994压力容器标準：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000

船标：GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89

法兰盘的製作材料有：不鏽钢板、碳钢板、合金板、镀铝锌板、不鏽钢棒、不鏽钢锻件、不鏽钢型材等。

材质：锻钢、WCB碳钢、不鏽钢、316L、316、304L、304、321、铬钼钢、合金钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使连线严密不漏。法兰连线是一种可拆连线。按所连线的部件可分为容器法兰及管法兰。

法兰按结构型式分，有整体法兰、活套法兰和螺纹法兰。常见的整体法兰有平焊法兰及对焊法兰。平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，有带颈平焊与带颈对焊之分。刚性较大，适用于压力温度较高的场合。法兰密封面的型式有三种：平面型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。

高压法兰

带颈对焊钢製管法兰

数控龙门铣床上的法兰盘

板式平焊钢製管法兰

盲板

小段龙门铣床上的法兰盘

大型法兰

丝扣法兰

带颈平焊法兰盘

卷製法兰半成品
