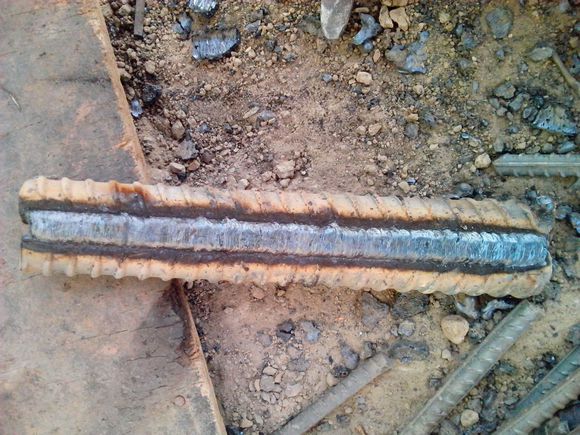

立焊的操作规程是，使用的电流不要过大，略低于角焊电流，选择焊条的大小要根据焊件的厚度而定。焊接时电弧不要太大，要短弧焊接。焊接方法，採取之字型或三角型焊接方法。如果是多层焊接，第一遍电流要小一些，以后的焊接要清理乾净药皮等杂物，减少夹渣或焊不透现象。具体操作还需要自己慢慢体会。

摆动要到位，要均匀的摆动，不然焊缝就不是特别好看，很可能咬边或者有很大的焊瘤

立焊时，熔池金属和熔滴因受重力作用具有下坠趋势，和焊件分开，所以容易产生焊瘤。但由于熔渣的熔点低、流动性强，熔池金属和熔渣容易分离，不容易产生夹渣。但由于熔池部分脱离熔渣的保护，所以如果操作或运条角度不当时，容易产生气孔。

气电立焊是由普通熔化极气体保护焊和电渣焊发展而形成的一种熔化极气体保护电弧焊方法。其优点是：生产率高，成本低。与窄间隙焊的主要区别在于焊缝一次成形，而不是多道多层焊。

气电立焊的能量密度比电渣焊高且更加集中，焊接技术却基本相同。它利用类似于电渣焊所採用的水冷滑块挡住熔融的金属，使之强迫成形，以实现立向位置的焊接。通常採用外加单一气体（如 CO₂ ）或混合气体（如 Ar+O₂ ）作保护气体。

在焊接电弧和熔滴过渡方面，气电立焊类似于普通熔化极气体保护焊（如 CO₂ 焊， MAG 焊），而在焊缝成形和机械系统方面又类似于电渣焊。气电立焊与电渣焊的主要区别在于熔化金属的热量是电弧热而不是熔渣的电阻热。

气电立焊通常用于较厚的低碳钢和中碳钢等材料的焊接，也可用于奥氏体不鏽钢和其它金属合金的焊接。板材厚度在 12~80mm 最适宜。如大于 80mm 时，难获得充分良好的保护效果，导致焊缝中产生气孔，熔深不均匀和未焊透。焊接接头长度一般无限制，单层焊是最常用的焊接方法，但也可採用多层焊。

立对接焊是指对接接头焊件处于立焊位置时的操作，立对接焊的特点是铁水和熔渣很容易分离，但是熔池的温度过高时铁水下淌严重，容易形成焊瘤、咬边等缺陷。

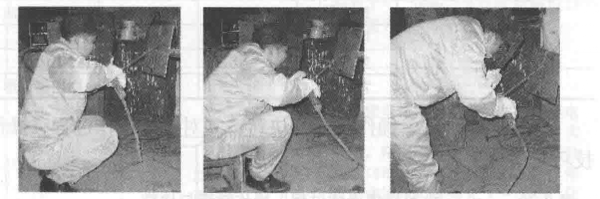

1、焊接姿势。立对接焊的基本操作姿势有蹲式、坐式和站式三种。

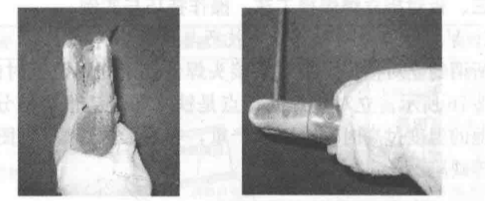

2、焊钳握法。立焊焊钳的握法有正握法和反握法两种，焊接时一般常用正握法。

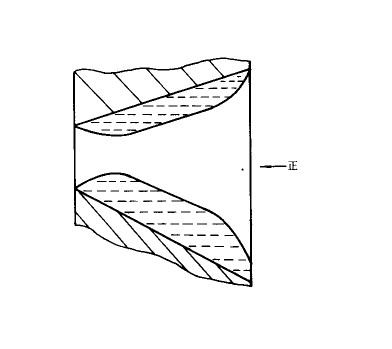

厚度大于了6mm的V形坡口立对焊，为了达到焊件厚度方向上的全部焊透，所以一般情况下，要对焊件採取开V形坡口的方法进行施焊。

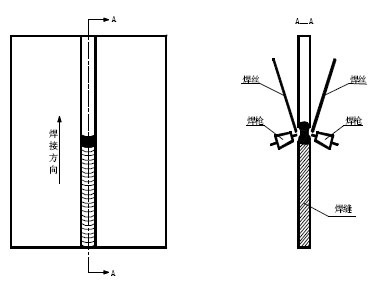

厚板立焊时，在接头两侧使用成形器具（固定式和移动式冷却块），保持熔池形状，强制焊缝成形的一种电弧焊，称为气电立焊。焊接时，通常用CO2气体保护熔池，在用自保护焊丝时可不加保护气。

焊接时，焊件处于垂直位置，焊丝连续向下送入由板材坡口面和两个水冷滑块面形成的凹槽中。电弧在焊丝和接头底部的起弧板之间引燃，焊丝和母材金属在电弧热的作用下不断熔化并流向电弧下方的熔池中。焊丝可垂直于重型接头的轴线作前后横向摆动，以使电弧热和熔敷金属分布均匀。随着电弧的上移，水冷滑块也随着上移，板材坡口面和两个水冷滑块形成的凹槽逐渐被熔化金属填充，形成焊缝。

气电立焊优点是可不开坡口焊接厚板，生产率高、成本低。与窄间隙焊的主要区别在于焊缝一次成形，而不是多道多层焊；与电渣焊的主要区别在于熔化金属的热量是电弧热而不是熔渣的电阻热。

气电立焊通常用于焊接较厚的低碳钢和低合金结构钢、中碳钢等材料，也可焊接奥氏体不鏽钢和其它金属、合金，板材厚度在12~80mm之间较为适宜。
