文氏图（英语：Venn diagram），或译Venn图、温氏图、维恩图、范氏图，是在所谓的集合论（或者类的理论）数学分支中，在不太严格的意义下用以表示集合（或类）的一种草图。它们用于展示在不同的事物群组（集合）之间的数学或逻辑联繫，尤其适合用来表示集合（或）类之间的“大致关係”，它也常常被用来帮助推导（或理解推导过程）关于集合运算（或类运算）的一些规律。

John Venn 是十九世纪英国的哲学家和数学家，他在 1881年发明了文氏图。在剑桥大学的 Caius 学院的彩色玻璃窗上有对他的这个发明的纪念。

在文氏图法中，如果有论域，则以一个矩形框（的内部区域）表示论域；各个集合（或类）就以圆/椭圆（的内部区域）来表示。两个圆/椭圆相交，其相交部分表示两个集合（或类）的公共元素，两个圆/椭圆不相交（相离或相切，而实际上在文氏图中相切是没有什幺意义的，因为文氏图是以图形的内部区域来表示的）则说明这两个集合（或类）没有公共元素。

比如黄色的圆圈（集合A）可以表示两足的所有活物。蓝色的圆圈（集合B）可以表示会飞的所有活物。黄色和蓝色的圆圈交叠的区域（叫做交集）包含会飞且两足的所有活物──比如鹦鹉。（把每个单独的活物类型想像为在这个图中的某个点）。

人和企鹅会在橙色圆圈中不与蓝色圆圈交叠的部分中。蚊子有六足并且会飞，所以蚊子的点可以在蓝色圆圈中不与橙色圆圈交叠的部分中。不是两足并且不会飞的东西（比如鲸和响尾蛇）可以表示为在这两个圆圈之外的点。在技术上，上面的文氏图可以解释为"集合A和集合B之间的联繫，它们可以有一些（但不是全部）的元素是公共的"。

集合A和B的组合区域叫做集合A和B的并集。在这个个例中并集包含要幺两足、要幺会飞、要幺两足并且会飞的所有东西。圆圈交叠暗示着两个集合的交集非空──就是说在事实上有活物同时在黄色和蓝色圆圈中。

文氏图与其它的图示法一样，它不能準确表示一个集合（或类）中到底有哪些元素。

图2.集合A和B

有时在文氏图在外面绘製一个方框(叫做全集)来展示所有可能事物的空间。如上提及到的，鲸可以表示为不在并集中但在(活物或所有事物，依赖于你如何选择对特定图的全集的定义)全集中一个点。

欧拉图可能在外观上同文氏图是一致的。它们之间的区别只在于它们的套用领域中，就是说在被分割的全集的类型中。欧拉图展示对象的特定集合，文氏图的概念更一般的适用于可能的联繫。文氏图和欧拉图没有合併的原因可能是，欧拉的版本是早在100多年前就出现了的，欧拉已经有了足够多的成就了，而Venn只留下了这幺一个图。

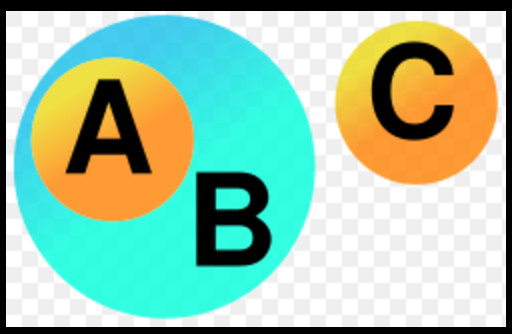

在欧拉图和文氏图之间的区别只是在想法上，欧拉图要展示特定集合之间的联繫，而文氏图要包含所有可能的组合。下面是欧拉图的一个例子：

在这个例子中，一个集合完全在另一个集合内部。我们说集合A是在世界中能找到的所有的不同类型的乳酪，集合B是在世界中能找到的所有食物。从这个图中，你可以看出所有乳酪都是食物，但是不是所有食物都是乳酪。进一步的说，集合C（比如说金属造物）与集合B没有公共元素（集合的成员），从此我们可以在逻辑上断言没有乳酪是金属造物（或者反过来说）。在形式上，上述的图可以在数学上解释为"集合A是集合B的真子集，而集合C和集合B没有公共元素"。

或解释为一个三段论

历来有许多把文氏图推广到多个集合的尝试。Venn使用椭圆达到了四个集合但从未满意他的五集合解法。在一个世纪之后，才找到了一种能满足Venn关于对称性的非正式要求。

在美国电视剧生活大爆炸（The Big Bang Theory）S1E14中，Leonard不小心买下了巨型时光机，他纳闷道：谁会用800元就卖出一台全尺寸的时间机器？ Sheldon回答：在文氏图中，那是位于“不再想要时间机器”和“需要800元”两个集合的交接区域。
